Technische Informationen

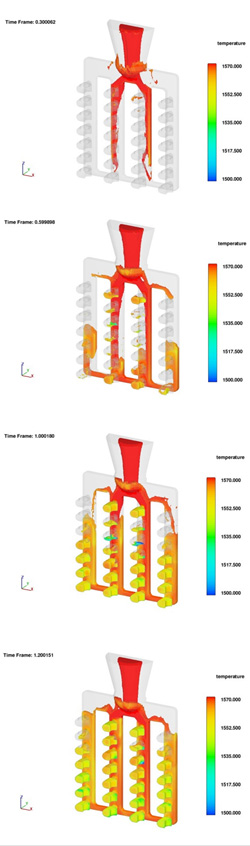

Investment Casting-Prozess   Materialauswahl     Design-Richtlinien

1. Linear Maßtoleranzen:

Nenn Dimension (mm)

Länge / Breite / Höhe (mm)

Mittellinie Entfernung (mm)

D1

D2

D3

D1

D2

von

nach

Toleranz

Reichweite

Toleranz

Reichweite

Toleranz

Reichweite

Toleranz

Toleranz

0

6

± 0.10

0.20

± 0.08

0.16

± 0.06

0.12

± 0.25

± 0.16

6

10

± 0.12

0.24

± 0.10

0.20

10

14

± 0.15

0.30

± 0.12

0.24

± 0.09

0.18

14

18

± 0.20

0.40

± 0.14

0.28

18

24

± 0.25

0.50

± 0.17

0.34

± 0.12

0.23

± 0.32

± 0.20

24

30

± 0.30

0.60

± 0.20

0.40

± 0.14

0.27

30

40

± 0.37

0.74

± 0.25

0.50

± 0.17

0.33

± 0.50

± 0.30

40

50

± 0.44

0.88

± 0.30

0.60

± 0.20

0.39

50

65

± 0.52

1.04

± 0.38

0.76

± 0.23

0.46

± 0.71

± 0.45

65

80

± 0.60

1.20

± 0.46

0.92

± 0.27

0.53

80

100

± 0.68

1.38

± 0.53

1.06

± 0.30

0.60

± 0.91

± 0.60

100

120

± 0.76

1.52

± 0.60

1.20

± 0.33

0.66

120

140

± 0.84

1.68

± 0.65

1.30

± 0.36

0.71

± 1.15

± 0.85

140

160

± 0.92

1.84

± 0.72

1.44

± 0.38

0.76

160

180

± 1.02

2.04

± 0.80

1.60

± 0.42

0.81

180

200

± 1.12

2.24

± 0.88

1.76

± 0.43

0.86

± 1.80

± 1.00

200

225

± 1.28

2.56

± 0.95

1.90

± 0.47

0.93

225

250

± 1.44

2.88

± 1.05

2.10

± 0.51

1.02

250

280

± 1.64

3.28

± 1.15

2.30

± 0.56

1.12

± 2.20

± 1.25

280

315

± 1.84

3.68

± 1.25

2.50

± 0.63

1.26

315

355

± 2.10

4.20

± 1.40

2.60

± 0.71

1.42

± 2.60

± 1.60

355

400

± 2.40

4.80

± 1.60

3.20

± 0.80

1.60

Anmerkung:

D1: für allgemeine Maßtoleranzen
D2: für einige wichtige Dimensionen, die eine enge Toleranz.
D3: für einige spezielle Abmessungen erfordern engste Toleranz.

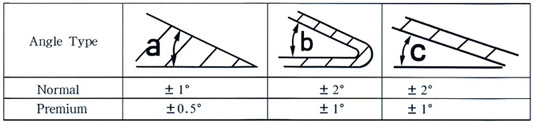

2. Winkeltoleranz:













3. Ebenheitstoleranz:

Dimension (mm) Nenn Super
0-25 0.2 0.1
25-50 0.4 0.2
50-100 0.6 0.3
100-150 0.8 0.4



4. Design-Tipps für Löcher:























5. Mindestwandstärke: 2mm (1 mm ist für bestimmte kleine Fläche erreichbar)

6. Oberflächenrauheit:  Ra6.3 minimum. Für besseres Finish bieten wir Reinigungsservice.

7. Wurfgewicht: 50KG max
